El principio de funcionamiento del generador con escobillas

Principio de funcionamiento de un generador con escobillas.

Explicación en lenguaje sencillo de la estructura del proceso de generación y la lógica central-Incluso los principiantes pueden entender

1. Primero, comprenda los cuatro componentes principales de un generador con escobillas:

1. Estator:La bobina estacionaria de la capa exterior, el cuerpo principal de generación de energía.

2. Rotor:El núcleo de hierro giratorio central con la bobina de excitación genera un campo magnético.

3. Escobilla de carbón:Bloque conductor hecho de grafito, estrechamente unido al anillo colector para transmitir electricidad.

4. Anillo colector:Dos anillos de cobre en el eje del rotor que giran con el rotor.

En una palabra:La fuerza externa hace que el rotor gire y corte las líneas de flujo magnético, induciendo corriente alterna en las bobinas del estator.
Excitación accionada por cepillado=del rotor giratorio a través de escobillas de carbón y anillos colectores.

2. Principios Básicos de Física (la raíz de la generación de energía)

Ley de inducción electromagnética de Faraday:
Un conductor cerrado que atraviesa un campo magnético induce corriente dentro del conductor. Por el contrario, una bobina que transporta corriente-genera un campo magnético. El generador convierte energía mecánica → campo magnético giratorio → energía eléctrica.

3. Complete el proceso de trabajo-a-paso (el núcleo)

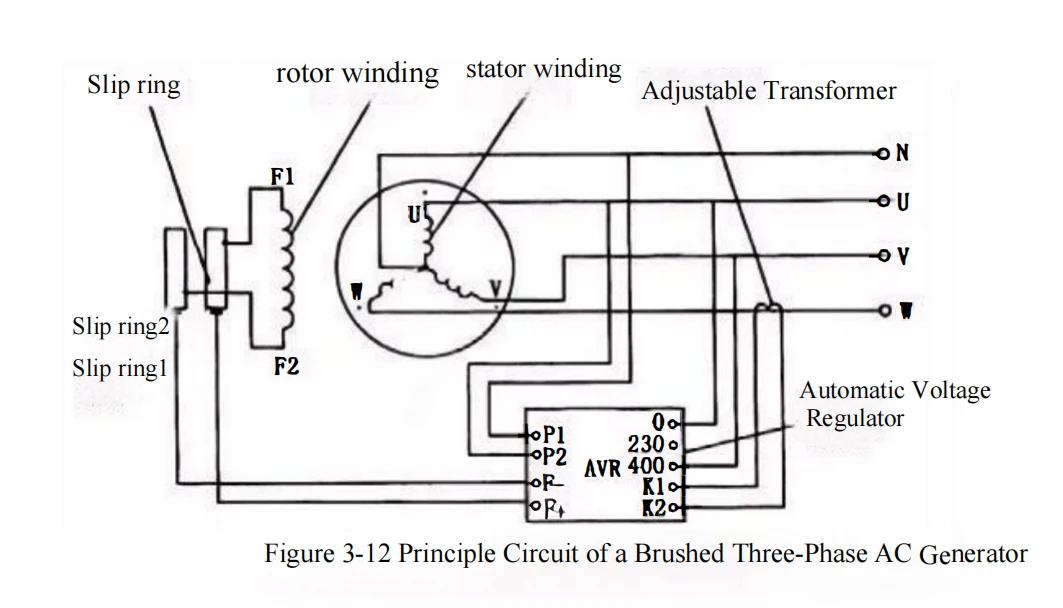

Paso 1: Suministre CC al rotor para crear un campo magnético
Una pequeña corriente externa → pasa a través de una escobilla de carbón estacionaria → hace contacto con el anillo deslizante giratorio → se entrega a la bobina de excitación del rotor. Una vez alimentado, el rotor se convierte instantáneamente en un electroimán giratorio, formando polos N y S estables.

Paso 2: la fuerza externa hace que el rotor gire a alta velocidad
Un motor diésel o de gasolina impulsa el eje del generador, lo que hace que el campo magnético del rotor gire, barriendo eficazmente las bobinas fijas del estator circundantes con el campo magnético.

Paso 3: las bobinas del estator cortadas por líneas de flujo magnético generan CA
El campo magnético giratorio pasa continuamente por los devanados de cobre del estator. Cada rotación corta repetidamente las bobinas con los polos N y S, induciendo voltaje alterno y corriente alterna-la electricidad que se produce.

Paso 4: Generar energía eléctrica utilizable estable
La CA trifásica-generada por el estator se estabiliza, rectifica y regula antes de salir a través de terminales de conexión para alimentar luces, motores y otros equipos.

4. Función de las escobillas de carbón y los anillos colectores (clave para generadores con escobillas)
El rotor gira constantemente, por lo que no se pueden enrollar cables directamente alrededor del eje giratorio para transmitir electricidad. Por lo tanto:
- Escobilla de carbón:Estacionario, responsable de conducir la electricidad.
- Anillo colector:Gira con el rotor.
Hacen un estrecho contacto deslizante, lo que permite que la electricidad estática llegue suavemente al rotor giratorio. Por eso se llama generador con escobillas.

5. Comprender a través de una simple metáfora
Piense en un generador como en una turbina eólica:

1. Rotor=imán giratorio
2. Estator=cables de cobre densamente empaquetados
3. Cuando el imán gira, los cables son barridos por la fuerza magnética, generando electricidad.
4. Escobilla de carbón=la conexión que "carga" el imán con electricidad

6. Rima resumida ultra-sencilla
El encendido-del rotor crea un campo magnético y una fuerza externa gira para barrer la bobina. El corte por flujo magnético genera excitación de suministro de corriente, escobillas de carbón y anillos colectores. La energía mecánica se convierte en energía eléctrica-este es el principio completo de un generador con escobillas.
